不锈钢的详细介绍
- 来源：
- 郑州金之缕不锈钢有限公司
- 发布时间：
- 2020-10-15 11:53:37
- 郑州金之缕不锈钢
摘要：■ 什么是不锈钢？ 不锈是指不生锈。正式名称是不锈钢。钢材的日语名称为 hagane，但它表示铁与少量碳（0 2％或更少）的合金。不锈
| ■ | 什么是不锈钢？ |
| “不锈”是指不生锈。正式名称是不锈钢。钢材的日语名称为“ hagane”，但它表示铁与少量碳（0.2％或更少）的合金。不锈钢属于高合金特殊钢，是一种特殊合金，其中向钢中添加了大量的铬Cr，镍Ni等。 1912年左右，它首先以铁和铬的合金形式出现，成为一种防锈钢。大约在同一时间，还出现了添加了镍的不锈钢。现在对表1中所示的典型不锈钢类型进行了改进。不锈钢是通过添加约13％或更多的铬制成的，并且有很多类型。根据各种合金元素的数量，可以创建诸如防锈性，强度，易焊接性和耐磨性的特征。 铬基不锈钢具有黑色光泽并粘在磁铁上，但是铬镍基不锈钢（18-8不锈钢）由于其奥氏体结构而不会粘在磁铁上。它具有强烈的银色，比铬更耐腐蚀，而且价格昂贵。厨房水槽和手表皮带由18-8不锈钢制成。 |
|

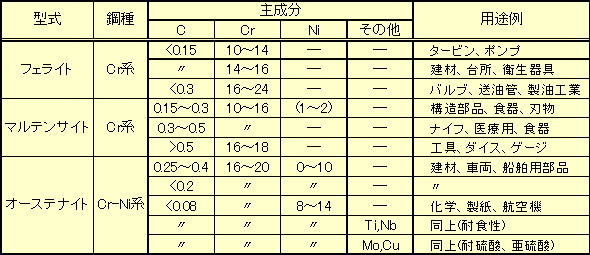

表1不锈钢的种类1） |
|
| ■ | 不锈钢种类 |
| （1）基于铁氧体的不锈钢 通常，主要使用碳含量为0.15％以下且铬含量为13％或18％的钢。结构是散布在铁氧体晶体地面上的精细碳化铬。它易于加工，并且广泛用于家用电器，例如木板，空间，棒和锻造产品，以及化学工业。 （2）奥氏体基不锈钢如果 铁素体基不锈钢不足以实现高温下的耐腐蚀性（耐腐蚀性能）和强度，则使用奥氏体基不锈钢，其中大量的Ni Ni与高铬钢形成合金。用过的。典型的钢是18-8不锈钢，是18％Cr和8％Ni的合金。它用于家用电器，建筑，电机，飞机，车辆，轮船，反应堆等。该结构是奥氏体，具有很高的可加工性，可以很容易地加工成板和线。比铁氧体类型更耐高温。作为缺点，会发生特殊的应力腐蚀开裂现象。 ， （3）马氏体基 碳钢0.20％至0.5％，视用途而定，钢为1.2％含高铬合金。马氏体基不锈钢是通过淬火（从950到1050淬火）形成马氏体组织，然后回火（100到400℃或650到750℃）制成的。这种钢用于叶片，汽轮机叶片，耐腐蚀轴承以及需要耐磨性的化学工业机械零件。与其他不锈钢相比，不会发生应力腐蚀开裂。它对含硫和水溶液的气体具有出色的耐腐蚀性，热膨胀系数小，适用于反复过热和冷却的设备。 （4）坚固的不锈钢 除了马氏体类型，抗拉强度约为500至600 MPa，而坚固的不锈钢具有约1200至1900 MPa的抗拉强度。这种坚固的不锈钢有五种类型。 ①马氏体17-4PH钢 17％Cr，4％Ni，4％Cu，PH表示沉淀硬化 ②半奥氏体17-7PH钢 17％Cr，7％Ni，1.5％Al③ 奥氏体17- 10P④ 奥氏体+铁素体型V2B钢 ⑤ 通过时效处理得到冷加工型（典型的er钢）①〜④ ，通过冷加工得到⑤。它主要用于超音速喷气机和火箭。 |
|
| ■ | 为什么很难生锈 |
| 不锈钢本身不耐生锈，但是在其表面上具有薄的耐腐蚀膜（固定膜，氧化膜，防锈膜）。如图1所示，固定膜的（Fe，Ni）CrO 4晶体与不锈钢的晶格间距非常接近，并且膜处于容易粘附的状态。它只有几埃厚且透明，但可以防止腐蚀环境，并且腐蚀的可能性较小。 |
|
 图1 18-8不锈钢1） |
|
| ■ | 不锈钢的哭点 |
| 如果固定膜未完全形成或固定膜被破坏而没有任何修复，它将被氧化和修复，但是如果由于某种原因未修复，则该部件的耐腐蚀性将会丧失。不锈钢本身有其缺点。考虑不锈钢的问题和应力的存在。表中显示了腐蚀环境的影响，但由于说明多种多样，因此将其省略。 |
|
| （1）晶间腐蚀在 18-8不锈钢中，晶间边界处发生晶间腐蚀。这是因为，如图2所示，铬Cr 23 C 6的木炭沉积在晶界处，这降低了在该区域附近的铬的浓度并且使得难以形成固定膜，从而引起腐蚀。会发生。 |
|
 图2碳化物Cr 23 C 6的析出 |
|
| （2）应力腐蚀开裂 这是仅在奥氏体基不锈钢中发现的现象。它可能发生在高温环境中，其中环境中存在氯离子等，并且由于外部负载而存在应力和残余应力。有关应力腐蚀开裂的详细信息，请参见单独的页面“材料强度和破坏”。应力腐蚀开裂在三个因素的存在下发生：腐蚀环境，材料和应力，并且已经提出了各种机理。关于不锈钢的应力腐蚀开裂有很多不清楚的地方。在任何情况下，都认为由于固定膜被破坏而开始腐蚀。存在氯离子的高温环境破坏了动态膜，或者奥氏体因其面对中心的立方结构而滑滑，合金中杂质偏析，并且由于存在析出物而由于应力集中而滑动。推测是被摧毁了。 *对于环境影响，请参阅单独的页面“温泉水对SUS304不锈钢腐蚀的原因” （3） 铬基不锈钢的Sigma相沉淀在高温下使用铬基不锈钢。沉积称为sigma相的化合物（铁和铬的化合物），该物质使不锈钢变脆。如果将高铬钢（例如铁素体不锈钢）长时间加热至450至550°C，然后冷却，则会变得非常脆弱，并且其耐腐蚀性会下降。这种现象称为475°C脆性。在反复过热和冷却至450至550°C的设备中使用时，必须小心。 （4）穿孔坑 满刻度腐蚀是一种现象，其中暴露在腐蚀环境中的材料均匀地减小板的厚度，但是当腐蚀局部发生和腐蚀进展在深度方向。产生的腐蚀孔点蚀那是。在不锈钢表面涂有动态涂层的情况下，即使在某个地方将其破坏，也很可能被强烈腐蚀和凹陷。防腐涂料也是如此。 已知可能由于固定涂层的厚度不足，间隙，腐蚀性液体的保留以及氧或氯离子的存在而发生。据说氯离子被吸附在固定涂层上并破坏了固定涂层的薄弱部分。由于点蚀底部上的应力集中，新表面的形成和腐蚀引起的打滑，点蚀越来越多。 另外，点蚀还包括局部腐蚀（1）和（2）的腐蚀。由于腐蚀现象发生在腐蚀性环境和材料或应力的存在下，因此机理很复杂。 |
|
| ■ | 最后， 铬基不锈钢具有黑色光泽并粘在磁体上，但是铬镍基不锈钢（18-8不锈钢）由于其奥氏体结构而不会粘在磁体上。它具有强烈的银色，比铬更耐腐蚀，而且价格昂贵。厨房水槽和手表皮带由18-8不锈钢制成。 如果您想进一步学习，请参阅参考资料 |
| 不锈钢和腐蚀性环境2）  |
|
